wireshark

Wireshark 是一款广泛使用的网络数据包分析工具，它提供了强大的过滤功能，可以帮助用户快速定位和分析感兴趣的数据包。

过滤条件​

  • 过滤协议

    • tcp：筛 TCP 包
    • udp：筛 UDP 包
    • tcp and http：筛含 TCP 和 HTTP 包

  • 过滤 IP

    • ip.src == 192.168.1.100：筛来自 192.168.1.100 的包
    • ip.src == 192.168.1.100 and ip.dst == 192.168.1.1：筛从 192.168.1.100 发往 192.168.1.1 的包

  • 过滤端口

    • tcp.srcport == 8080：筛 TCP 源端口为 8080 的包
    • tcp.dstport == 80：筛 TCP 目的端口为 80 的包
    • udp.srcport >= 1000 and udp.srcport <= 2000：筛 UDP 源端口在 1000 - 2000 范围的包

  • 过滤 TCP

    • tcp.flags.reset == 1
    • tcp.ack == my_num, tcp.seq == my_num
    • tcp.len eq 长度
    • tcp.flags.fin eq 1
    • tcp.payload eq 数据

  • 内容过滤

    • http contains "HelloWorld"：筛含特定字符串的 HTTP 包
    • frame contains 0x123456：筛含特定十六进制值的包
    • ip contains "id=abcdafeafeagfeagfaraera1242dfea"
    • tcp contains "id=abcdafeafeagfeagfaraera1242dfea"

  • 时间过滤

    • frame.time >="dec 01, 2015 15:49:48" and frame.time <="dec 01, 2015 15:49:49"

  • 逻辑运算符

    • and, or
    • not http, ! http：非 http 包

更多筛选条件：

使用技巧​

Expert Information（专家信息）​

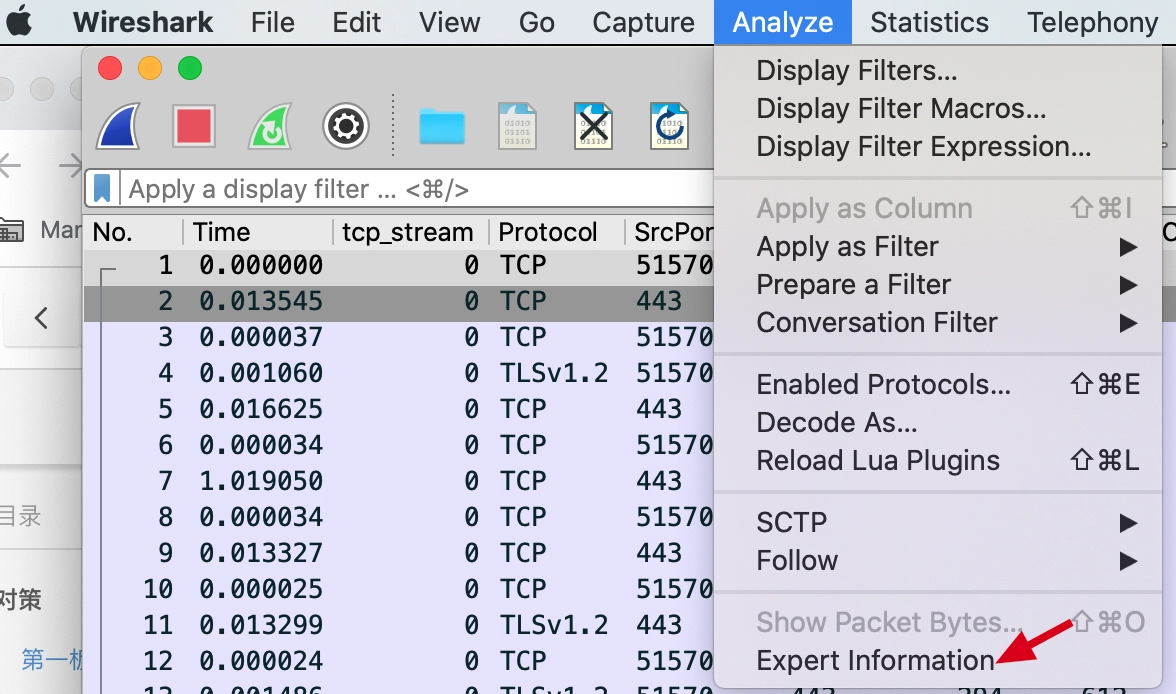

菜单栏 -> Analyze -> Export Information

alt text

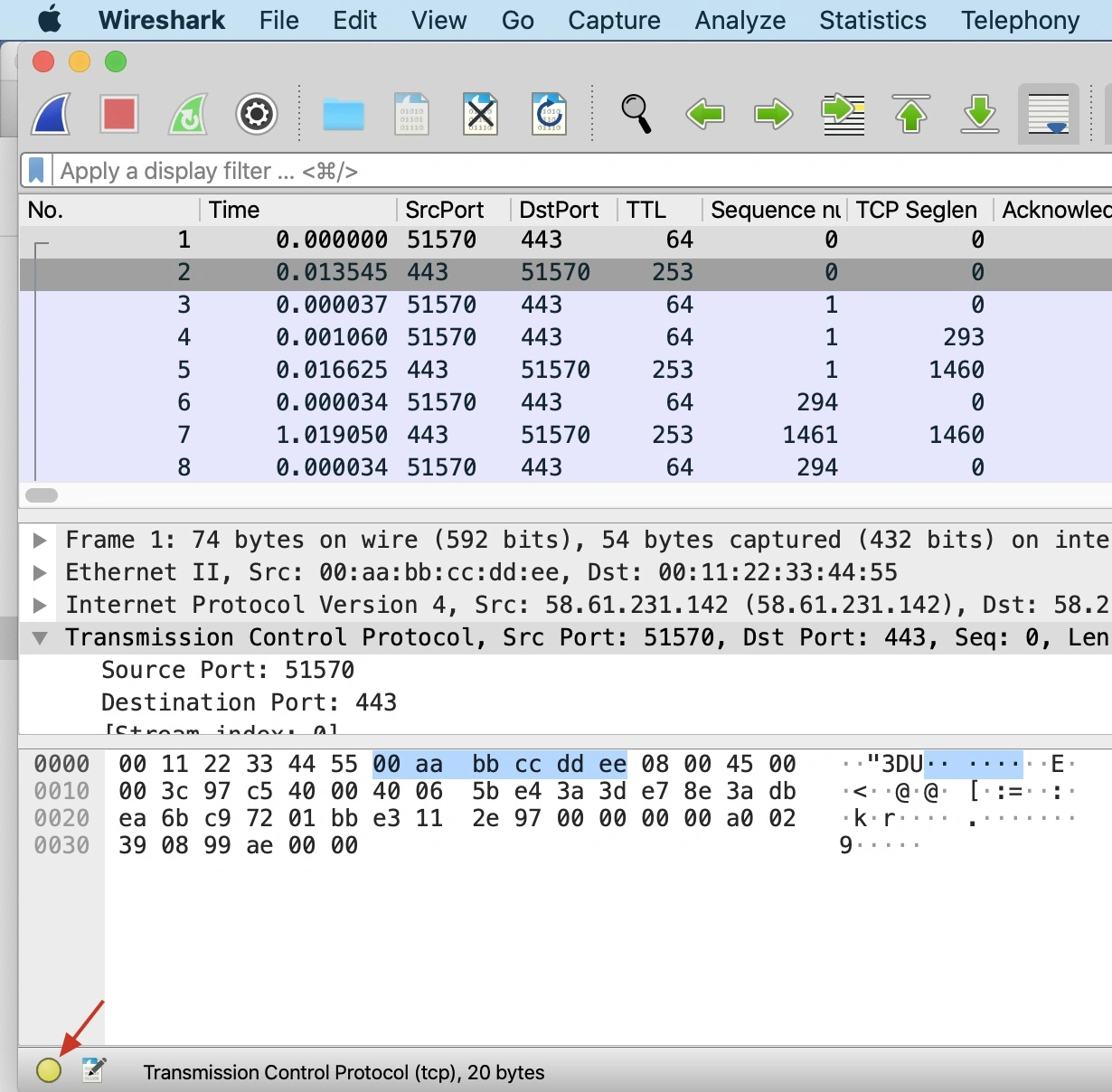

或窗口左下角小圆圈

alt text

alt text

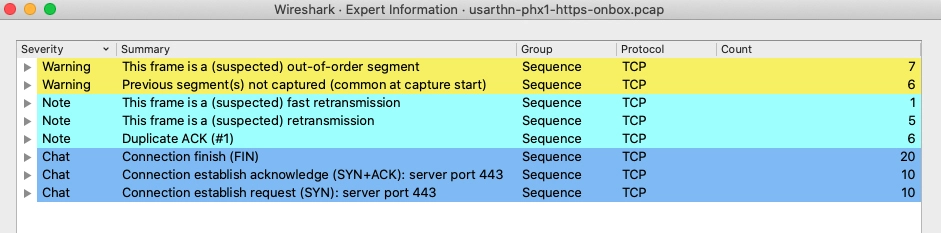

  • Warning 条目的底色是黄色，意味着可能有问题，应重点关注。如图有 7 个乱序（Out-of-Order）的 TCP 报文，6 个未抓到的报文（如果是在抓包开始阶段，这种未抓到报文的情况也属正常）。
  • Note 条目的底色是浅蓝色，是在允许范围内的小问题，也要关注。什么叫“允许范围内的小问题”呢？举个例子，TCP 本身就是容许一定程度的重传的，那么这些重传报文，就属于“允许范围内”。如图有 1 个怀疑是快速重传，5 个是重传（一般是超时重传），6 个重复确认。
  • Chat 条目的底色是正常蓝色，属于 TCP/UDP 的正常行为，可以作为参考。比如你可以了解到，这次通信里 TCP 握手和挥手分别有多少次，等等。如图有 TCP 挥手阶段的 20 个 FIN 包，握手阶段的 10 个 SYN 包和 10 个 SYN+ACK 包。

一般乱序是应该被重点关注的。因为正常情况下，发送端的报文是按照先后顺序发送的，如果到了接收端发生了乱序，那么很可能是中间设备出现了问题，比如中间的交换机路由器、防火墙做了一些处理，引发了报文乱序。

怎么知道抓包文件是在哪一端抓取的？​

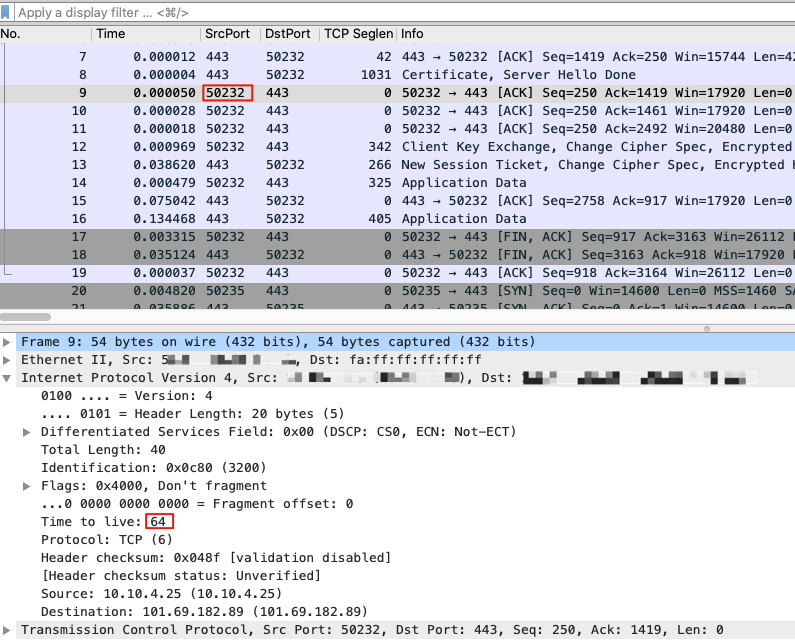

利用 IP 的 TTL 属性。报文在发出时，其 TTL 就是原始值，也就是 64、128、255 中的某一个。而对端报文的 TTL，因为会经过若干个网络跳数，所以一般都会比 64、128、255 这几个数值要小一些。

我们只要看一下抓包文件中任何一个客户端报文（也就是源端口为高端口）的 TTL，如果它是 64、128 或 255，那说明这个抓包文件就是在客户端做的。反之，就是在服务端做的。

alt text

TTL​

不同的操作系统其初始 TTL 值不同，一般来说 Windows 是 128，Linux 是 64。如果你客户端收到的返回的 TTL 就是 64，说明服务端和客户端之间没有三层设备，是三层直连的。如果 2 个包 TTL 相差很大，说明不是同一个服务端发送的或者不是同一个路线。公网包返回的 TTL 变动很正常。内网的包中 TTL 一般不会变化，如果有变化，说明有问题。

此外可以通过 TTL 的值推导出对端的 OS 类型。用 ping 可以查看 ttl，如下 ttl=50，百度服务端应该是 Linux，64 - 50 = 14，这个回包在公网经过了 14 跳路由设备（三层设备）。如果是服务器是 Windows，那么相当于经过了 128 - 50 = 78 跳，这是几乎不可能的。

$ ping baidu.com
PING baidu.com (110.242.68.66) 56(84) bytes of data.
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=1 ttl=50 time=13.1 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=2 ttl=50 time=13.1 ms

ping microsoft.com 返回的 ttl=102，服务端应该是 windows。

$ ping microsoft.com
PING microsoft.com (20.70.246.20) 56(84) bytes of data.
64 bytes from 20.70.246.20 (20.70.246.20): icmp_seq=1 ttl=102 time=160 ms
64 bytes from 20.70.246.20 (20.70.246.20): icmp_seq=2 ttl=102 time=160 ms

自定义列​

wireshark 支持自定义列

一般来说，Wireshark 自己分析得到的信息，都会用方括号括起来，而 TCP 报文本身的字段，是不会带这种方括号的

如何定位到应用层的请求和返回的报文？​

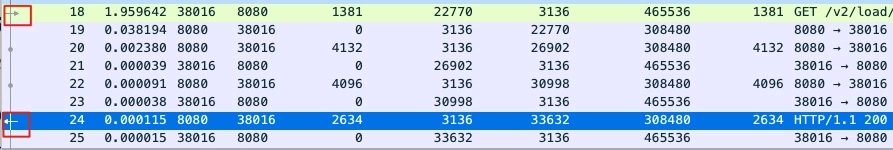

只要选中请求报文，Wireshark 就会自动帮我们匹配到对应的响应报文，反过来也一样。从图上看，应用层请求（这里是 HTTP 请求）是一个向右的箭头，表示数据是进来的方向；应用层响应是一个向左的箭头，表示数据是出去的方向。

alt text

乱序一定会引起问题吗？​

乱序（Out-of-Order）是否是问题，取决于乱序的严重程度。

一般如果乱序报文达到 10% 以上，就是严重的传输质量问题了，甚至可能导致传输失败，或者应用层的各种卡顿、报错等症状。所以，你可以统计一下乱序包的占比，如果它超过了 10%，就要重视了。
